Технический директор, конструктор компании АО «ПЕНТА-АРМ», разработчик конструкций поворотных затворов с тройным и четверным смещениями представляет эволюцию в технологии – затвор с пятерным смещением.

Изначально в конструкции седла затвора предыдущего поколения использовалась боковая поверхность усеченного конуса с основанием - овал. В новом V-AXX®(ПЕНТАКС) затворе форма поверхности седла имеет намного более сложную фигуру, не имеющую еще наименования в геометрии. Эту форму можно разделить на три функциональные части:

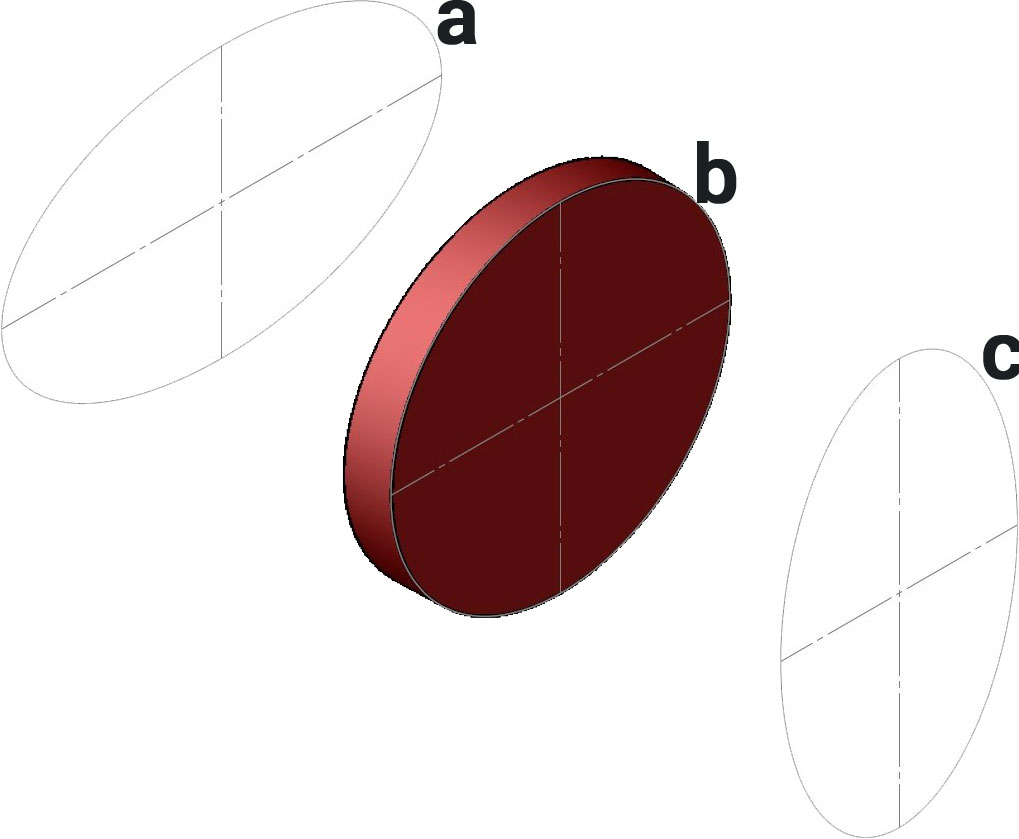

• боковая поверхность сложной фигуры с основанием овала (а) седла затвора с тройным смещением;
• боковая поверхность с основанием круга (b) седла затвора с четверным смещением. Данный круг является проходным сечением затвора, описывает овал (а), тем самым увеличивает пропускную способность более, чем на типоразмер и обеспечивает 100%-ную герметичность, даже при криогенных средах;
• боковая поверхность с основанием овала (c), развернутая на определенный угол относительно овала (а), который сводит смещение 2 практически к нулю, тем самым уменьшая крутящий момент, мощность и, соответственно, стоимость привода.

Исследование,проведенное в R&D Institute, позволило оценить реальную степень работоспособности затворов V-AXX® (ПЕНТАКС) при различных рабочих средах, в том числе криогенных и высокотемпературных (жидкий азот, жидкий натрий, воздух): от -270°С (-454°F) до 1400°С (2552°F), при давлении до 160 бар. Все тесты подтвердили заявленные нулевые протечки.

Затворы V-AXX® (ПЕНТАКС) имеют самую высокую пропускную способность по сравнению с другими затворами (на 30 % больше, чем у затвора с тройным смещением, на 10 % - с четверным). В новой конструкции, когда предполагается использование бо́льшей пропускной способности, может быть уменьшен условный диаметр затвора, тем самым снизится его стоимость, например, Ду 300 - вместо Ду 500. Вместе с тем, уменьшение общих затрат обеспечивается за счет уменьшения стоимости привода, стоимости трубопровода, стоимости упаковки, стоимости технического обслуживания и стоимости вспомогательного оборудования.

Что касается инженерных систем, где размеры трубопровода и арматуры уже определены, экономия достигается благодаря уменьшению мощности привода (крутящий момент снижен более чем на типоразмер затвора), а увеличенный коэффициент потока рабочей среды затворов V-AXX® (ПЕНТАКС) позволяет улучшить производственные показатели системы.

Новая модификация ORCA® (оптимизированное положение фокального круга) в затворе V-AXX® (ПЕНТАКС) позволяет применить уникальное техническое решение с целью постепенного сбрасывания давления, предотвращения сверхзвуковой скорости в газовых средах, предотвращения кавитации в жидкости, что дает огромные преимущества над другими техническими решениями. Это достигается за счет установки специальных пластин с обеих сторон диска, гарантируя превосходное регулирование потока, при условии частично открытого диска. Пластины, расположенные на диске, не препятствуют потоку при полном открытии диска, сохраняя максимальную пропускную способность, как и в стандартном затворе.

• улучшенное регулирование потока
• отсутствие кавитации
• отсутствие сверхзвуковой скорости
• пониженный уровень шума

Данная опция может быть установлена дополнительно по требованию заказчика и является менее затратной при других технических решениях.
